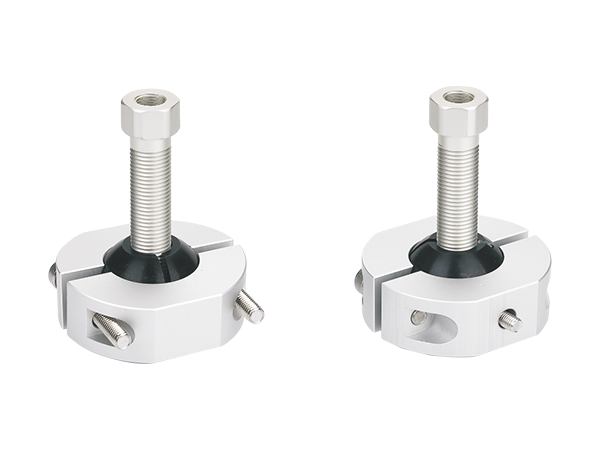

产品特点
● 球形夹结构，可调节高度和角度，适用于表面形状不规格的工件。
● 高强度铝合金材质，强度高，重量轻。
型号规格
PJH - 1 A 80
① ② ③ ④
① 产品系列 | ② 安装规格 | ③ 连接杆规格 | ④ 连接杆长度 |
PJH | 1 - 1×M5 固定螺钉 2 - 2×M6 固定螺钉 | A - G1/4 B - G3/8 | 80 - 80mm 100 - 100mm 140 - 140mm 200 - 200mm |

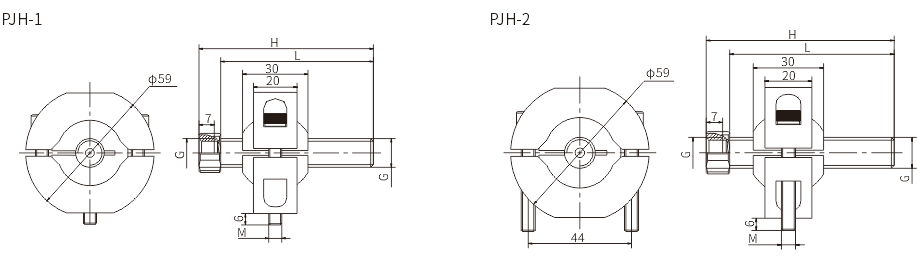

尺寸规格(mm)
| 型号 | G | M | H | L | 最大偏转角 | 型号 | G | M | H | L | 最大偏转角 | |
| PJH-1A80 | G1/4 | M5 | 80 | 70 | 15º | PJH-2A80 | G1/4 | 2-M6 | 80 | 70 | 15º | |
| PJH-1A100 | G1/4 | M5 | 100 | 90 | 15º | PJH-2A100 | G1/4 | 2-M6 | 100 | 90 | 15º | |
| PJH-1A140 | G1/4 | M5 | 140 | 130 | 15º | PJH-2A140 | G1/4 | 2-M6 | 140 | 130 | 15º | |
| PJH-1A200 | G1/4 | M5 | 200 | 190 | 15º | PJH-2A200 | G1/4 | 2-M6 | 200 | 190 | 15º | |
| PJH-1B80 | G3/8 | M5 | 80 | 70 | 15º | PJH-2B80 | G3/8 | 2-M6 | 80 | 70 | 15º | |
| PJH-1B100 | G3/8 | M5 | 100 | 90 | 15º | PJH-2B100 | G3/8 | 2-M6 | 100 | 90 | 15º | |
| PJH-1B140 | G3/8 | M5 | 140 | 130 | 15º | PJH-2B140 | G3/8 | 2-M6 | 140 | 130 | 15º | |
| PJH-1B200 | G3/8 | M5 | 200 | 190 | 15º | PJH-2B200 | G3/8 | 2-M6 | 200 | 190 | 15º |
